Suspension et direction des véhicules US : sélection, compatibilité, montage

Principes de base : rôles de la suspension et de la direction

La suspension et la direction déterminent la manière dont ton véhicule US roule, freine et se comporte en virage. Des silentblocs usés, des amortisseurs fatigués ou des rotules lâches se remarquent souvent de façon progressive – jusqu’à ce que le véhicule flotte, tape ou que les pneus s’usent de façon inégale. Celui qui répare lui‑même peut effectuer de nombreuses interventions sur le train roulant avec un outillage hobby standard, mais doit procéder de manière structurée.

Dans la catégorie Federung & Lenkung tu trouveras les ensembles principaux tels que amortisseurs, bras de suspension, biellettes de direction et moyeux pour les modèles US typiques.

Groupes typiques du train roulant des véhicules US

Amortisseurs et jambes de suspension

Les amortisseurs freinent les oscillations des ressorts à lames ou à hélice et veillent à ce que la roue reste bien en contact avec la route. Sur de nombreux berlines et SUV US on trouve des jambes de suspension MacPherson à l'avant et des amortisseurs séparés à l'arrière ; sur les pickups on rencontre souvent une suspension à roues indépendantes à l'avant et un essieu rigide avec ressorts à lames à l'arrière.

Un exemple : des amortisseurs arrière pour pickup : un jeu tel que 2x Stoßdämpfer hinten links + rechts für Dodge Ram 1500 2009 - 2024 est conçu spécifiquement pour le véhicule. Les éléments décisifs sont :

• type de fixation correct (palier œillet, palier à douille, fourche)
• longueur en position détendue et comprimée
• exécution adaptée à la hauteur du train (origine, rehausse/abaissement)

Il existe en outre des supports d'amortisseur & coupelles ou coupelles supérieures, qui doivent être renouvelés en cas de jeu ou de fissures du caoutchouc.

Bras de suspension et rotules

Les bras de suspension guident la roue et supportent les forces latérales, les rotules permettent le mouvement de direction. Les pickups US comme le Dodge Ram ont souvent un bras supérieur et un bras inférieur par roue. L'usure se manifeste par :

• du jeu en secouant la roue en position 12/6 heures (avec un aide et le véhicule sur chandelles)
• des claquements ou grincements sur les bosses
• un comportement de direction instable, un guidage flou

De nombreux bras de suspension sont disponibles complets avec rotule et silentblocs pressés, par ex. Querlenker vorne oben links für Dodge Ram 1500 2006 - 2008 ou Querlenker hinten vorne für Dodge Ram 2500 3500 2007 - 2012 RWD. Cela évite les opérations de presse sur les rotules.

Pour un aperçu des composants disponibles, jette un œil à la catégorie Querlenker & Kugelgelenke.

Biellettes de direction et embouts

Les biellettes relient la boîte de direction au porte‑fusée. Les embouts avec rotule transmettent le mouvement de direction et permettent le débattement de la suspension. Du jeu aux embouts provoque :

• du jeu de direction autour de la position centrale
• des cognements sur pavé
• une usure en dents de scie ou oblique sur les pneus

Après un remplacement, un contrôle géométrique (géométrie des trains) est impératif, car la chasse/largeur peut se modifier. Dans la catégorie Spurstangen & -köpfe tu trouveras des pièces spécifiques au véhicule.

Roulements, moyeux et silentblocs

De nombreux véhicules US récents possèdent des moyeux préassemblés avec roulement intégré et souvent aussi capteur ABS, par ex. :

• Radnabe mit Radlager vorne für Cadillac Escalade / Chevrolet Avalanche 2007 - 2014
• Radnabe mit Radlager vorne für Chevrolet Silverado / Suburban / Tahoe 2007 - 2014
• Radnabe mit Radlager vorne für Chevrolet Corvette / Cadillac XLR 1997 - 2008

L'avantage : pas de réglage du jeu de roulement, mais c'est tout le module qui est remplacé. Les symptômes d'un roulement défectueux sont des bruits de frottement augmentant avec la vitesse, des vibrations et parfois des erreurs ABS.

Les silentblocs en caoutchouc des bras et de l'essieu arrière vieillissent à cause de l'huile, du sel et des contraintes. Sous Radlager, -naben & Buchsen tu trouveras les composants adaptés.

Ressorts à lames et ressorts hélicoïdaux

Les ressorts à lames sont très répandus sur les pickups et vans US, les ressorts hélicoïdaux plutôt sur les berlines et SUV. Les deux peuvent fatiguer, entraînant un affaissement ou une inclinaison du véhicule. En cas de corrosion des ressorts à lames, il y a risque de rupture.

Lors du remplacement il faut toujours remplacer les ressorts par essieu par paire. Dans la catégorie Blatt- & Spiralfedern sont listés des jeux spécifiques au véhicule.

Trouver les pièces adaptées pour ton véhicule US

Les véhicules US ont selon l'année, la motorisation, la transmission (2WD/4WD/AWD) et les options souvent des composants de train roulant différents. Pour t'assurer que les pièces conviennent vraiment, tu devrais avoir sous la main les informations suivantes :

• désignation précise du modèle et année (tenir compte de l'année modèle)
• motorisation et type de transmission (p. ex. 5.7L 4x4, RWD)
• variante de carrosserie (Crew Cab, Extended Cab, SUV, coupé, etc.)
• éventuellement le VIN (numéro de châssis) pour une attribution précise

Fais attention aux indications dans la description de l'article comme «nur RWD», «nur mit HD-Fahrwerk», «nur mit bestimmter Bremsanlage» ou variante d'essieu. Un exemple est le Radnabe mit Radlager vorne / hinten für Lincoln MKT / MKS 2010 - 2019, qui peut être utilisé à l'avant ou à l'arrière selon l'équipement.

Démontage et montage : procédure et conseils

Préparation et sécurité

• Gare le véhicule sur une surface plane, engage la vitesse ou position P, serre le frein à main.
• Desserre légèrement les écrous de roue avant de lever le véhicule.
• Leve le véhicule avec un cric adapté aux points prévus et sécurise avec des chandelles.
• Ne travaille jamais sous un véhicule soutenu uniquement par le cric.
• Garde les documents du véhicule à portée de main (couples de serrage, consignes de démontage).

Remplacement d'un amortisseur / d'une jambe de suspension (principe)

La procédure exacte varie selon le véhicule, mais en principe :

1. Enlever la roue et nettoyer la zone.
2. Défaire la fixation supérieure de la jambe (généralement accessible dans le compartiment moteur / coffre).
3. Défaire la fixation inférieure de l'amortisseur au porte‑fusée ou à sa traverse.
4. Retirer l'amortisseur/jambe ; pour une jambe : caler le ressort avec un compresse‑ressort adapté et transférer la coupelle si elle n'est pas neuve.
5. Installer la nouvelle unité, ne serrer les fixations qu'une fois la suspension en charge au couple prescrit.

Les couples de serrage doivent toujours être pris dans la documentation spécifique au véhicule – ne pas serrer «au feeling».

Remplacement de bras de suspension et rotules

Le travail sur les bras varie en complexité selon la construction de l'essieu. Déroulement usuel :

1. Roue enlevée, soutenir le porte‑fusée éventuellement avec un cric ou une cale.
2. Séparer la rotule du porte‑fusée (enlever la goupille de sécurité, desserrer l'écrou, utiliser un arrache‑rotule).
3. Desserrer le bras au niveau du châssis ou de la sous‑structure et le retirer.
4. Monter le nouveau bras avec vis et silentblocs neufs, mais ne serrer les vis des silentblocs qu'à la main.
5. Remettre le véhicule sur ses roues ou remonter l'essieu à la hauteur de roulage avec le cric, puis serrer les vis des silentblocs au couple prescrit (éviter de précontraindre les caoutchoucs).

Après des travaux sur les éléments porteurs et directeurs, un contrôle professionnel de la géométrie est toujours recommandé.

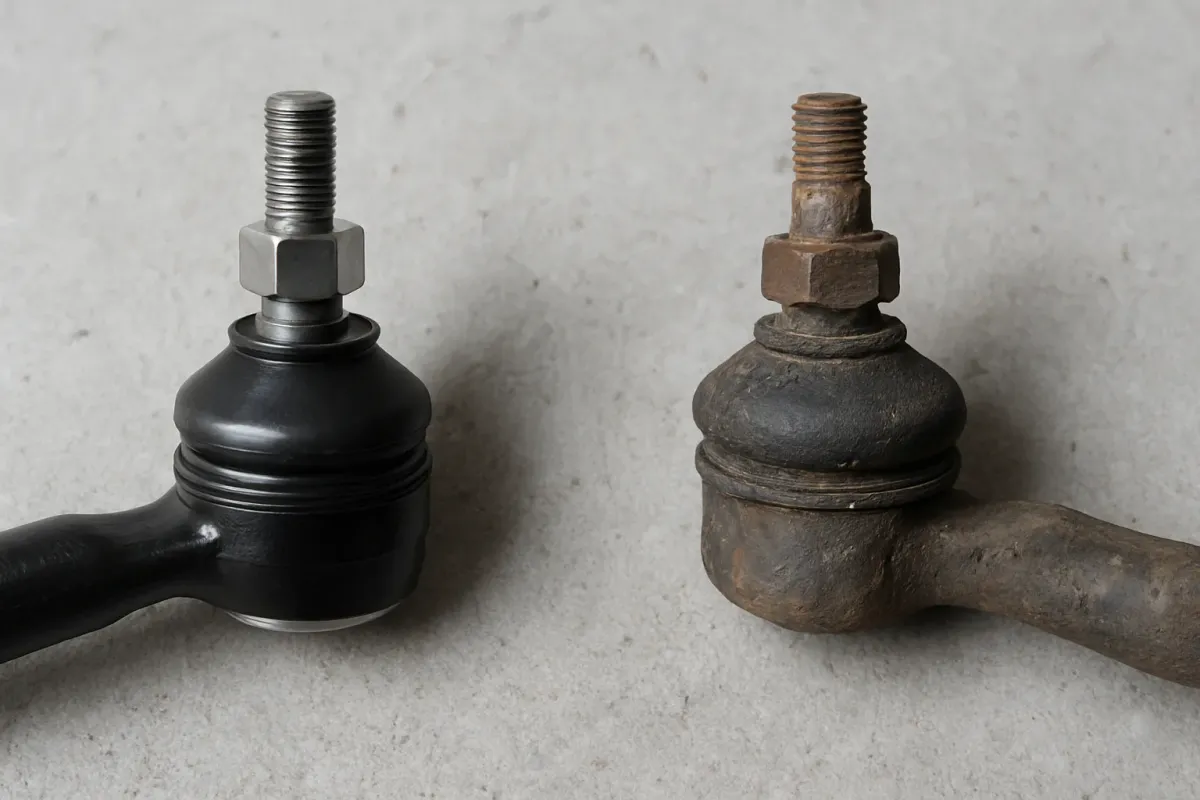

Remplacement d'embouts de biellette

Pour le bricoleur, il est important de conserver autant que possible la longueur de filetage existante pour pouvoir au moins rejoindre l'atelier :

1. Marquer le filetage et la contre-écrou avant le démontage (p. ex. au marqueur).
2. Desserrer la contre‑écrou, dévisser l'embout et séparer le cône du porte‑fusée.
3. Visser le nouvel embout de manière à retrouver approximativement la marque et l'espacement de filetage.
4. Sécuriser avec la contre‑écrou, remplacer la goupille sur le cône si présente.

Faire régler la géométrie rapidement ensuite pour éviter l'usure prématurée des pneus et un mauvais comportement.

Remplacement du moyeu avec roulement (module)

Sur des modules comme sur l'Explorer, le Silverado ou l'Escalade, le remplacement est généralement faisable :

1. Enlever la roue et l'étrier avec son support, suspendre l'étrier (ne pas le laisser pendu par la durite).
2. Retirer le disque de frein, desserrer éventuellement les vis de fixation.
3. Débrancher la prise du capteur ABS et mémoriser le cheminement du câble.
4. Desserer l'écrou de l'arbre d'entraînement (sur 4x4/AWD) et extraire l'arbre du moyeu.
5. Desserer les vis de fixation arrière du moyeu au porte‑fusée, retirer le moyeu (la corrosion peut le maintenir ; un dégrippant et un maillet en caoutchouc aident).
6. Nettoyer soigneusement les surfaces d'appui du porte‑fusée.
7. Installer le nouveau moyeu, serrer les vis au couple indiqué dans la documentation, serrer correctement l'écrou d'essieu.
8. Reposer et brancher le câble ABS, remonter les éléments de frein.

Les couples de serrage des vis de roulement et de l'écrou d'essieu sont particulièrement importants. Ils doivent être conformes aux préconisations du constructeur, car un couple trop faible ou trop élevé peut endommager le roulement.

Contrôles après montage et essai routier

Après des interventions sur le train roulant tu devrais :

• vérifier visuellement toutes les fixations (les marquages au marqueur aident)
• faire bouger le véhicule sur la fosse ou sur chandelles et écouter tout bruit anormal
• contrôler la pression des pneus et surveiller l'usure
• faire un essai routier prudent : freinage, virages lents puis plus rapides, bosses

Si le véhicule tire après la réparation, si la direction est décalée ou si des cognements apparaissent, ne pas continuer à rouler, vérifier le travail effectué ou faire réaliser un contrôle géométrique.

Erreurs fréquentes lors de la modification du train roulant

• Serrage des silentblocs en position détendue : cela conduit à une contrainte des supports en caoutchouc et à un vieillissement prématuré.
• Pas de contrôle géométrique : de nouvelles pièces mais un mauvais comportement et une forte usure des pneus.
• Mauvaise variante de pièce : pièces RWD sur un 4x4, mauvais entraxe de fixation ou mauvais type de capteur ABS pour les moyeux.
• Réutilisation des vis étirées : lorsque le constructeur exige des vis neuves, des vis usagées peuvent céder.
• Travail sans clé dynamométrique : des vis serrées trop fort ou pas assez au niveau du train roulant et des roulements constituent un risque pour la sécurité.

Questions fréquentes

À partir de quand faut‑il remplacer les amortisseurs sur mon véhicule US ?

Il n'y a pas de kilométrage précis, l'usage et le chargement variant fortement. Des indices sont le rebondissement du véhicule après une bosse, un comportement instable en ligne droite, des distances de freinage nettement augmentées et une usure irrégulière des pneus. Des traces d'huile visibles sur l'amortisseur sont un signe clair de remplacement. En cas de doute, faire tester le train roulant sur un banc d'essai.

Puis‑je remplacer un seul bras de suspension ou un seul amortisseur par essieu ?

Techniquement, un remplacement unilatéral est souvent possible, mais il est recommandé de remplacer par paire sur l'essieu. Ce n'est que de cette façon que le comportement gauche/droite reste comparable. Surtout pour les amortisseurs, des forces d'amortissement différentes peuvent nuire à la stabilité au freinage et en virage.

Une simple mise en place d'un embout de biellette suffit‑elle sans géométrie ?

Le réglage grossier par nombre de filets ou par repère suffit seulement pour rejoindre l'atelier. Pour des valeurs de géométrie correctes, un bon comportement routier et une usure uniforme des pneus, une géométrie professionnelle est impérative après des travaux sur biellettes, bras ou jambes de suspension.
